배관 도면이나 현장 자재 목록에서 “빅토릭” 혹은 “Victaulic”이라는 단어를 처음 마주치면 생소하게 느껴진다.
Victaulic은 홈(groove)을 판 파이프 끝을 하우징 커플링으로 물려 연결하는 배관 이음 방식이다.
용접 없이 볼트 두 개만으로 조립과 해체가 가능한 것이 핵심 구조다.
방식의 원리와 다른 배관 연결법과의 차이를 간단히 정리해 보았다.
Victaulic이란 어떤 연결 방식일까
Victaulic은 원래 미국의 배관 부품 제조사 이름이다.
이 회사가 개발한 그루브 커플링 방식이 업계 표준처럼 자리 잡으면서, 방식 자체를 가리키는 명칭으로 굳어졌다.
구조는 단순하다.

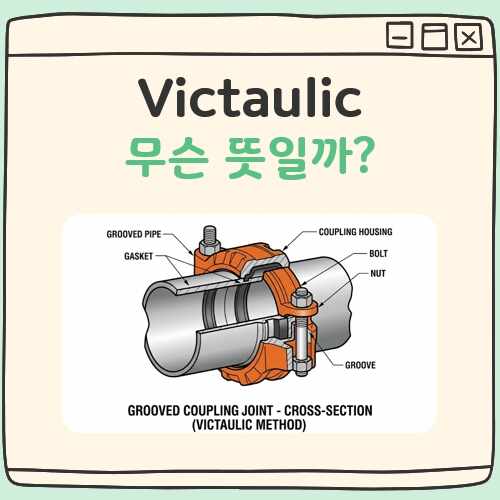

파이프 끝에 홈을 파고, 그 홈에 고무 가스켓을 끼운 뒤 반원형 하우징 두 개로 감싸 볼트로 조인다.
마치 두 손이 파이프를 양쪽에서 맞잡는 형태다.
홈이 하우징 안쪽 돌기에 걸리면서 축 방향 이탈을 막고, 가스켓이 내부 압력을 잡아준다.
📖 [네이버 사전] 가스켓이란 무엇인지 지식백과에서 자세히 알아보기
용접·플랜지 방식과 어떻게 다를까
배관 연결 방식은 크게 세 가지로 나뉜다.
아래 표에서 주요 차이를 확인할 수 있다.
| 구분 | Victaulic(그루브) | 용접 | 플랜지 |
|---|---|---|---|
| 연결 방법 | 홈+하우징+볼트 | 열 융착 | 볼트 다수 체결 |
| 작업 시간 | 짧다 | 길다 | 중간 |
| 해체 가능 여부 | 쉽다 | 불가 | 가능하나 번거롭다 |
| 화기 사용 | 불필요 | 필수 | 불필요 |
| 진동 흡수 | 우수 | 취약 | 보통 |
화재 위험이 있는 현장이나 진동이 많은 기계실에서 Victaulic 방식이 선호되는 이유가 여기에 있다.
유지보수 시 파이프를 절단하지 않고 커플링만 풀어 교체할 수 있다는 점도 현장에서 실용적으로 평가받는다.
Victaulic은 어떤 현장에서 쓰일까
소방 배관, 공조 배관, 산업용 냉각 배관에서 자주 쓰인다.
특히 소방 스프링클러 배관은 Victaulic 방식이 광범위하게 적용되는 것으로 알려져 있다.
층고가 낮거나 협소한 공간에서도 조립이 가능하고, 숙련된 용접공 없이도 시공할 수 있다는 점이 현장 선택의 이유가 된다.
단점도 있다.
홈 가공 장비가 별도로 필요하고, 고압·고온 환경에서는 가스켓 소재와 커플링 등급을 별도로 검토해야 한다.
배관 규격과 압력 조건에 따라 적용 가능한 제품군이 달라진다.
마치면서
Victaulic은 파이프 끝 홈에 하우징 커플링을 물려 볼트로 조이는 그루브 배관 연결 방식이다.
용접 없이 조립과 해체가 가능해 소방·공조·산업 배관 현장에서 널리 쓰인다.
연결 방식의 이름이 제조사 이름에서 비롯됐다는 점도 알아두면 현장 용어를 이해하는 데 도움이 된다.
함께하면 좋은 글: 진기명기 뜻과 사자성어 의미 및 유래 간단 정리
Victaulic 커플링은 어느 정도 압력까지 견딜 수 있을까?
커플링 등급과 파이프 규격에 따라 허용 압력이 달라진다.
일반적인 소방 배관용 제품은 중저압 범위에서 사용되는 것으로 알려져 있다.
고압 환경에서는 리지드(rigid) 타입과 플렉시블(flexible) 타입 중 적합한 등급을 별도로 선택해야 한다.
Victaulic과 유사한 방식으로 불리는 다른 명칭이 있을까?
그루브 커플링, 홈 이음, 기계식 이음으로 불리는 경우가 많다.
Victaulic은 특정 제조사 브랜드명이지만 방식 자체를 통칭하는 말로 굳어진 사례다.
복사기를 “제록스”라고 부르던 관행과 구조적으로 같다.
[안내드립니다] 이 글은 Victaulic 배관 연결 방식의 일반적인 원리와 특성을 정리한 것입니다. 실제 시공 적용 시에는 배관 규격, 압력 조건, 유체 종류에 따라 제품 선택 기준이 달라질 수 있으며, 정확한 사양은 제조사 기술 자료 및 관련 설계 기준을 우선적으로 확인하시기 바랍니다.
